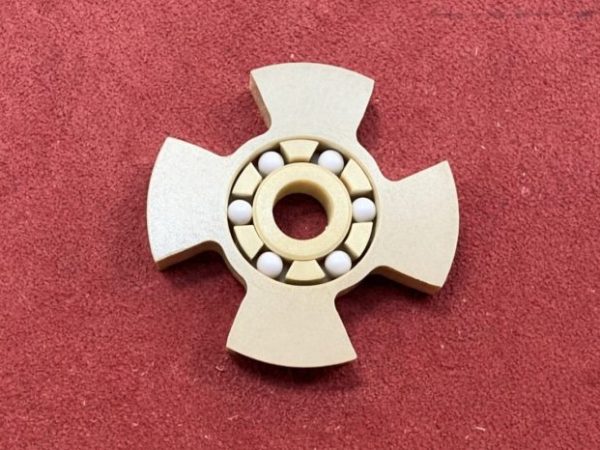

Kunststofflager mit Flügelrad für die Messung kleiner Flüssigkeitsmengen mit niedrigem Drehmoment

Dieses Lager wird in Geräten zur Messung des Flüssigkeitsdurchflusses eingesetzt. Bisher wurde das Flügelrad auf ein Metalllager montiert. Aufgrund von Korrosionsrisiken durch die Flüssigkeit bestand jedoch der Wunsch, den Lagerbereich auf Kunststoff umzustellen. Da es sich um eine alkalische Flüssigkeit handelt und aufgrund des kleinen Durchmessers eine gewisse Steifigkeit erforderlich ist, wurde PEEK ausgewählt – ein Werkstoff mit hoher Steifigkeit und ausgezeichneter Alkalibeständigkeit. Darüber hinaus haben wir vorgeschlagen, das Flügelrad und das Lager zu einer Einheit zu integrieren, um die Anzahl der Bauteile zu reduzieren. Bei uns ist die Herstellung von Lagern in nicht standardisierten Formen und Größen, wie in diesem Beispiel, problemlos möglich. Ob Reduzierung der Bauteilanzahl zur Vereinfachung[…..]

350 °C temperaturbeständige, fettfreie Kunststofflager für Ofenanwendungen

Dieses Lager wird in Komponenten im Umfeld von Industrieöfen eingesetzt. Da ein Kontakt von Öl mit dem Produkt unzulässig ist, konnten metallische Lager nicht verwendet werden. Daher wurde eine fettfrei einsetzbare Lagerlösung mit hoher Temperaturbeständigkeit gesucht. Da sich das Lager in unmittelbarer Nähe eines Hochtemperaturofens befindet und heiße Luft von nahezu 250°C einwirkt, wurde darauf hingewiesen, dass selbst Hochleistungskunststoffe wie PEEK an ihre Grenzen stoßen könnten. Daher wurde ein Carbonlager mit einer Temperaturbeständigkeit von bis zu 350°C vorgeschlagen. Dieses Lager kann ohne Schmierung betrieben werden und verhindert eine Kontamination des Produkts. Bei herkömmlichen Carbonlagern kann der Käfig nicht aus Carbon gefertigt werden und besteht daher in der Regel aus Kunststoff.[…..]

Zweireihiges Vollkugel-Kunststofflager (Schutz gegen Fremdpartikel)

Nachfolgend stellen wir ein Lager vor, das in einer Förderanlage eingesetzt wird. Dieses Produkt war für den Einsatz in Anlagen vorgesehen, in denen eine Sterilisation mittels heißer Reinigungsduschen oder chemischer Medien erfolgt. In dieser anspruchsvollen Umgebung kristallisieren im Leitungswasser enthaltene Bestandteile wie Calcium, Magnesium und Silikat beim Trocknen aus und neigen dazu, sich an den Lagern abzulagern. Um die Reinigung solcher kristallisierten Fremdstoffe zu erleichtern, haben wir in diesem Fall eine Vollkugel-Konstruktion ohne Käfig vorgeschlagen. Dadurch können Fremdpartikel während der Reinigung leichter ausgespült werden. Allerdings ist zu beachten, dass Vollkugel-Lager aufgrund des direkten Kontakts zwischen den Kugeln ausschließlich für den Einsatz bei sehr niedrigen Drehzahlen geeignet sind. Hinsichtlich des Außendurchmessers[…..]

Selbstausrichtende Lager für den Einsatz in Chemikalien

Für den Einsatz in chemischen Flüssigkeiten oder in Umgebungen mit Chemikalienkontakt (Natriumhydroxid, Schwefelsäure, Borsäure / Sonderformen / Sonderkombinationen) liefern wir in der Regel Lager, bei denen die Lauf- und Außenringe sowie der Käfig aus Kunststoff bestehen und die Kugeln aus Keramik gefertigt sind. Kunststofflager für die Reinigung mit Flusssäure (Fluorwasserstoffsäure) Phosphorsäurebeständiges Kunststofflager In solchen Umgebungen sind Kunststofflager – von Standardgrößen bis hin zu Sonderformen – in den meisten Fällen problemlos einsetzbar. In diesem Beitrag stellen wir jedoch ein selbstausrichtendes Lager mit einer speziellen Materialkombination und Sondergeometrie vor. Kunststoff-Selbstausrichtkugellager weisen im Vergleich zu metallischen Pendelkugellagern eine deutlich geringere Tragfähigkeit auf. Bei höheren Belastungen wird daher häufig die Frage gestellt, ob eine[…..]

Kunststoff-Pillow-Block-Lager in Setzlingskisten-Waschmaschinen

Bei der Reinigung von Setzlingskisten werden die Komponenten unter extremen Bedingungen eingesetzt, da sie ständig einer Umgebung aus Wasser und Schlamm ausgesetzt sind. Bei herkömmlichen metallischen Pillow-Block-Lagern traten dabei folgende Probleme auf: Korrosionsbildung Verschleiß an den Gleitflächen Geräuschentwicklung und häufiger Schmierbedarf Durch den Einsatz unserer Kunststoff-Pillow-Blocks konnten folgende Verbesserungen erzielt werden: Wartungsfreier Betrieb Deutlich reduzierter Verschleiß In diesem Anwendungsfall wurde aufgrund des kleinen Wellendurchmessers eine Ausführung ohne Hülse verwendet. In schlamm- und schmutzwasserbelasteten Umgebungen werden üblicherweise Rillen im Lager vorgesehen, um Fremdstoffe auszuleiten. Weitere Informationen zu gerillten Kunststoffbuchsen finden Sie unter dem folgenden Anwendungsbeispiel: ▶Pillow-Block-Lager für Förderrollen in einer Schlammbehandlungsanlage Da in diesem Fall mit der Standardgeometrie keine Probleme auftraten,[…..]

Kleindimensionierte Kunststoff-Kugellager (φ5 / Miniatur)

Das Foto zeigt ein ultraminiaturisiertes Lager mit den Maßen φ5×φ2×3L, das im Rahmen eines Projekts für ein medizinisches Gerät geprüft wurde. Als wir das Projekt besprachen, wiesen wir darauf hin, dass aufgrund des sehr kleinen Durchmessers eine Aussage zur Machbarkeit erst nach einem Fertigungsversuch möglich wäre. Nach einem firmeninternen Prototypenversuch stellte sich jedoch heraus, dass die Herstellung möglich ist. Da kein Platz für einen Käfig vorhanden war, wurde eine Vollkugelkonstruktion gewählt. Bei medizinischen Geräten sind Reinigung und Sterilisation unerlässlich. Zudem kann es in manchen Fällen zum Kontakt mit Blut kommen, was Korrosion verursachen kann — Metalllager sind daher oft ungeeignet. Kunststofflager, die beständig gegen Wasser und Chemikalien sind und nicht[…..]

Kunststofflager für den Transport von Hoop-Materialien (Coil-Materialien)

Dieses Produkt ist ein speziell geformtes Lager mit einer flachen Nut am Außendurchmesser und einem einseitig verlängerten Innenring. Die Nutform kann individuell an das Transportgut angepasst werden. Kann ohne Distanzringe verwendet werden, wenn mehrere Lager parallel installiert werden. Hervorragende chemische Beständigkeit ermöglicht den Einsatz auch in stark korrosiven Chemikalien. Der Außendurchmesser ist mit einer flachen Nut versehen, die eine maßgeschneiderte Konstruktion entsprechend der Größe dünner Metallbleche (Hoop-Materialien) ermöglicht. Diese flache Nut sorgt für eine präzise Führung des Transportguts und verhindert Kratzer oder Beschädigungen. Neben dünnen Metallblechen (Hoop-Materialien) können auch verschiedene Nutformen wie V-Nuten oder R-Nuten für den Transport von Drähten (z. B. Fasern oder Glasfasern) und runden Objekten (z. B.[…..]

Selbstausrichtende Kunststofflager für Folienbahn-Transportrollen (Doppelschicht-Struktur)

Dies sind selbstausrichtende Lager, die für den Transport von Folienbahnen verwendet werden. Da die Rollen vollständig in Flüssigkeit eingetaucht sind, gab es die Anfrage, ob Lager aus chemisch beständigen Materialien, wie Kunststoff oder Keramik, eingesetzt werden könnten. Der Aufbau der Transportlinie lässt sich wie folgt darstellen: Ursprünglich waren Radiallager vorgesehen, aber aufgrund der Spannung in der Folienbahn, die zu einer leichten Durchbiegung der Rollen führen kann, haben wir selbstausrichtende Lager vorgeschlagen, um eine korrekte Ausrichtung auch bei Durchbiegung zu gewährleisten. Jedoch überschritten Standard-Selbstausrichtungslager die zulässige Belastung, weshalb wir die Tragfähigkeit mit der hier abgebildeten Doppelschicht-Struktur verstärkt haben. In Transportlinien für Folienbahnen mit oberen und unteren Rollen kommt es häufig vor,[…..]

UKB-Stehlager mit vertikal genuteter Buchse (Gegenmaßnahmen gegen Fremdpartikel und Abriebpartikel in Unterwasser-, Flüssigkeits- und Trockenumgebungen)

Beispiel eines Falls mit vertikalen Nuten in Buchsen für Stehlager Unsere Stehlager werden standardmäßig als Set mit drei Komponenten geliefert: dem Gehäuse, der Buchse und der Hülse. Der Einsatz von vertikalen Nuten ist vorteilhaft für folgende Zwecke: Verhinderung des Eindringens von Fremdstoffen, Nutzung als Flüssigkeitskanal und Verwaltung von Abriebpartikeln. [Verhinderung von Fremdstoffen] In Umgebungen, in denen das Risiko besteht, dass Fremdstoffe wie Staub eindringen, können solche Materialien in die Gleitbereiche gelangen und Rotationsfehler oder eine verkürzte Lebensdauer verursachen. In solchen Umgebungen können vertikale Nuten helfen, Fremdstoffe auszutreiben, damit sie die Rotation nicht behindern. [Nutzung als Flüssigkeitskanal] Umgebungen, in denen Flüssigkeiten wie Wasser vorhanden sind, sind für Kunststofflager vorteilhaft. Dies liegt[…..]

Kunststoff-Gleitlager mit inneren Spiralrillen

Dies ist ein Produkt mit Spiralrillen im inneren Durchmesser des Gleitlagers. Es gibt verschiedene Anwendungen: Maßnahmen gegen Verschleißpartikel:Wenn die Welle und das Kunststoffgleitlager gegeneinander gleiten, entstehen Verschleißpartikel, die durch diese Rillen abgeführt werden können. Bei leichten Belastungen entsteht nur minimaler Verschleiß, aber bei höheren Belastungen entstehen zwangsläufig Verschleißpartikel. Auch wenn diese Rillen nicht alle Verschleißpartikel entfernen können, tragen sie im Vergleich zu Gleitlagern ohne Rillen zu einer längeren Lebensdauer bei. Maßnahmen gegen Fremdkörper:In bestimmten Umgebungen kann Fremdkörper in das System gelangen. Wenn dieser Fremdkörper in den Spalt zwischen der Welle und dem Gleitlager eindringt, kann er Schäden und Ausfall der Rotation verursachen. Die Rillen haben das Ziel, Fremdkörper abzuleiten und[…..]
